Промышленный видеоэндоскоп высокой четкости WS-Y60010030 с мегапиксельным видеосенсором позволяет произвести эндоскопию канавки экструзии транзитной пластины, контролировать труднодоступные скрытые сварные швы в канавке экструзии, обнаружить посторонние предметы и отложения. WS-Y60010030 так же позволяет производить фото и видео фиксацию.
Отрасль: Железнодорожный транспорт
Предприятие: Крупный завод по производству железнодорожных изделий
Используемое оборудование: Технический видеоэндоскоп WS-Y60010030 с мегапиксельным видеосенсором
Объект контроля: авиационный алюминий, экструзионное литье, длина смотровой секции 6 метров, экструзионная канавка 7-50 мм. Дистанционный визуальный контроль деталей для сварки канавок с экструзией, сварочной части с поиском дефектов.

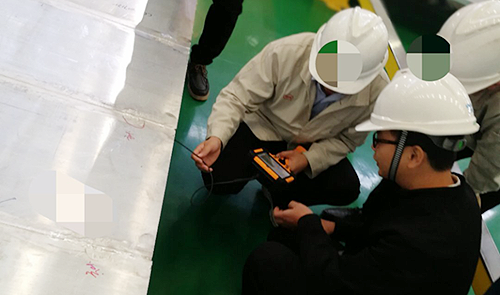

Общий вид процесса контроля:
Возникшие трудности: бликование гладких металлических поверхностей при эндоскопии сварных швов.
Решение: WS-Y60010030 обладает регулировкой экспозиции для устранения эффектов биликования.

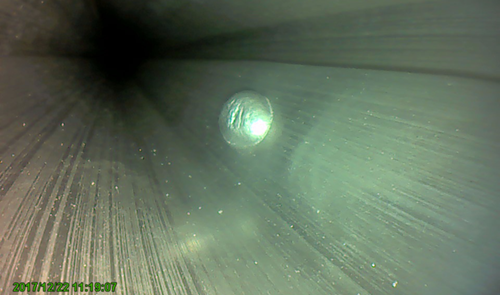

Пример эндоскопического изображения:
Резюме: Видеоэндоскоп WS-Y60010030 вводится в прорези экструзионной пластины вдоль рельсового движения (см. изображение выше). Обнаружены дефекты сварного шва с канавкой, посторонние объекты и т. д. Произведена регистрация фото и видео изображений.
